ADA 2S12MGT

1 Stereo-Eingang, 12 Mono-Ausgänge Transformatorisolierter Verteilerverstärker

Der Signature ADA2S12MGT ist ein analoger 12-Wege-Mono-Verteilerverstärker mit Broadcast-Spezifikation, der einen Stereo-Audiokanal auf mehrere Mono-Ziele verteilt.

Der ADA 2S12MGT verfügt über einen Stereoeingang, der auf 12 Monoausgänge verteilt wird. Die beiden Audioeingänge (1 Stereokreis) verfügen jeweils über eigene Eingangsverstärkungs-Voreinstellregler. Diese ermöglichen es dem Techniker, die Eingänge so einzustellen, dass sie mit den für ihn geeigneten Pegeln arbeiten, z. B. Mono-Ausgang = A+B-3 oder A+B-6 oder 0 dB Eingang = 0 dB Ausgang, oder sogar die Eingänge so einzustellen, dass sie unsymmetrische Innenpegel akzeptieren.

Jeder der 12 Ausgänge verfügt außerdem über voreingestellte Verstärkungsregler, so dass verschiedene Ausgänge angeschlossen und mit verschiedenen Systemen verbunden werden können.

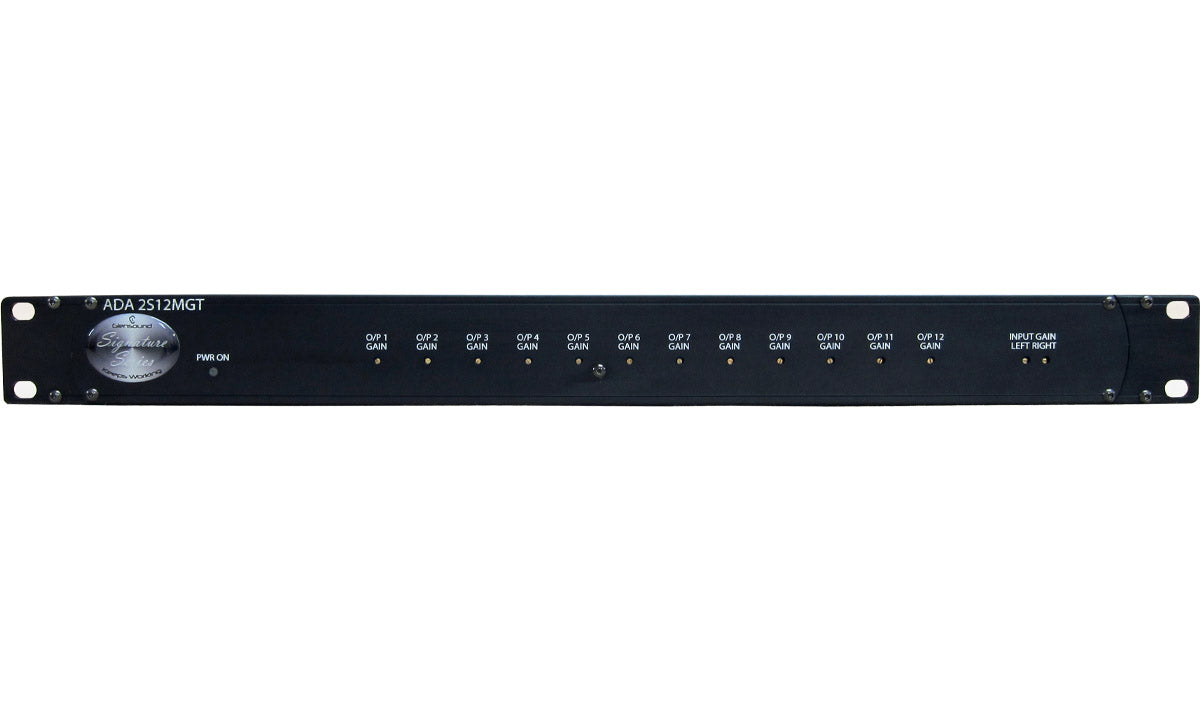

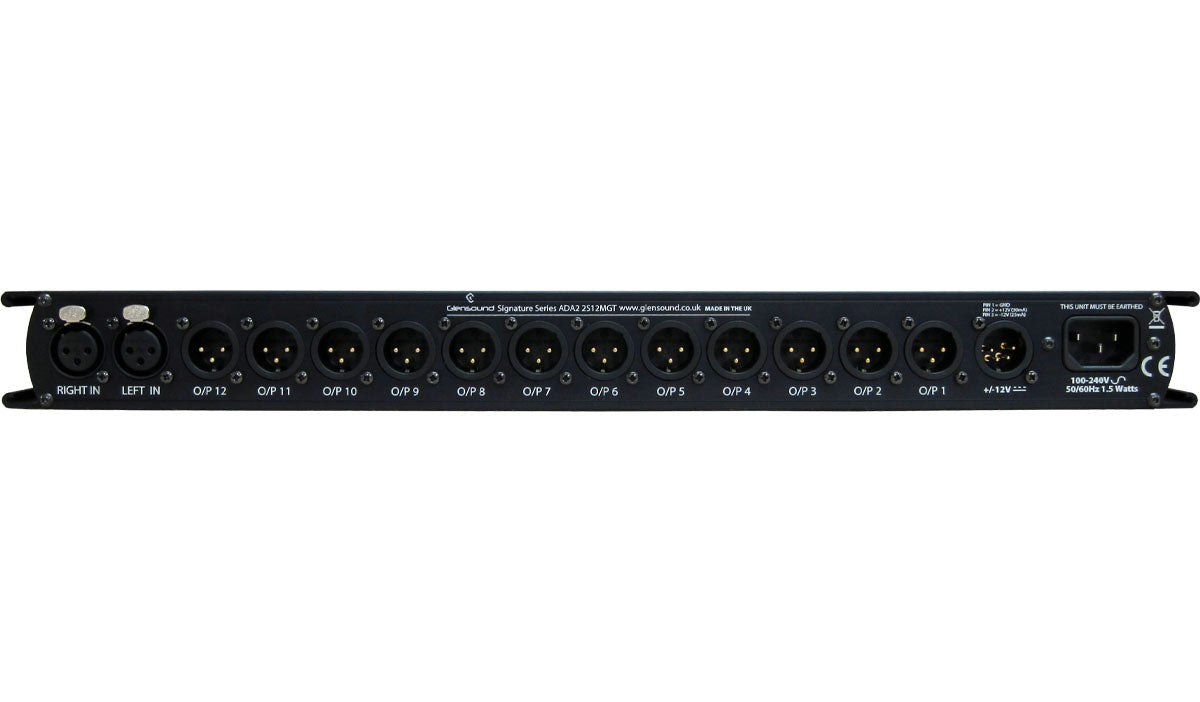

Die Audioeingänge und -ausgänge sind trafosymmetrisch an XLRs und können bei Bedarf auch unsymmetrisch angeschlossen werden. Die Eingangs- und Ausgangsverstärkung erfolgt über Mehrgang-Potentiometer auf der Vorderseite (versenkt, um eine versehentliche Betätigung zu verhindern). Sie bieten einen breiten Verstärkungsbereich, um den unterschiedlichen Verstärkungsanforderungen von Rundfunk- oder Haushaltsgeräten gerecht zu werden.

Alle Ausgänge sind geschützt, so dass ein Kurzschluss an einem Ausgang keine Auswirkungen auf die anderen hat.

Audiotransformatoren machen dieses Gerät zu einem äußerst zuverlässigen Rundfunkverteilverstärker, der sich für das Herzstück Ihres Betriebs eignet.

Die Stromversorgung erfolgt über ein internes Schaltnetzteil mit einem großen Eingangsbereich. Außerdem gibt es einen Eingang für externe 12-V-Gleichstromversorgung. Der 12-V-DC-Eingang kann an die optionale externe DC-Master-Power-Station Signature PS1 angeschlossen werden, wenn eine redundante Stromversorgung erwünscht ist.

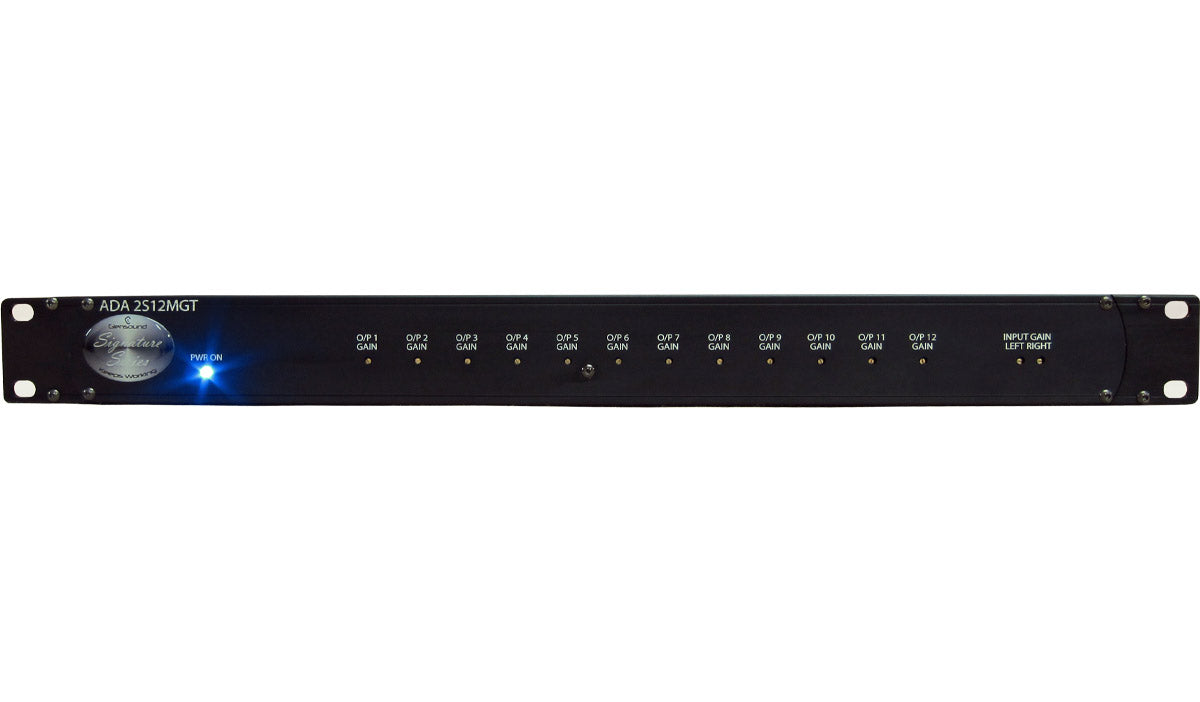

Eine helle LED auf der Vorderseite zeigt an, dass das Gerät betriebsbereit ist.

Signature Series Standard Features

19" Rack Einbau
Ein Signature-Gerät kann in ein 1U 19"-Schrank eingebaut werden, unabhängig von der Größe des Geräts. Rack-Einbauwinkel sind standardmäßig in jedem Gerät enthalten.

Front- oder Rückmontage
Ein Signature-Gerät kann über die Vorderseite oder, wenn es bequemer ist, über die Rückseite in ein Rack eingebaut werden, indem die Einbauwinkel einfach umgedreht werden.

Seitenteile für flache Oberflächenmontage
Ein Signature-Gerät verfügt über Seitenteile mit Befestigungslöchern an der Ober- und Unterseite, die eine bündige Befestigung von oben oder unten ermöglichen.

Internes Schaltnetzteil
Ein Signature-Gerät verfügt über ein internes Schaltnetzteil, das weltweite Stromanschlüsse von 100-240 V über eine IEC-Buchse ermöglicht.

12V DC Stromanschluss
Alle Signature-Geräte (außer PS1) verfügen über eine 4-polige XLR ±12V DC Buchse zum Anschluss an die PS1 Power Station. Diese kann als primäre oder Backup-Stromquelle dienen.

Handbuch zur Schnellsuche
An einem Signature-Gerät ist ein QR-Code angebracht, der gescannt werden kann, um das Handbuch und die technischen Informationen einfach und schnell zu finden.

Weitere Eigenschaften

• Neutrales Farbschema zur Ergänzung des Ausstattungsschemas
• Rack-Schrauben enthalten
• Modernes Design

Auch in schwarzer Ausführung lieferbar
