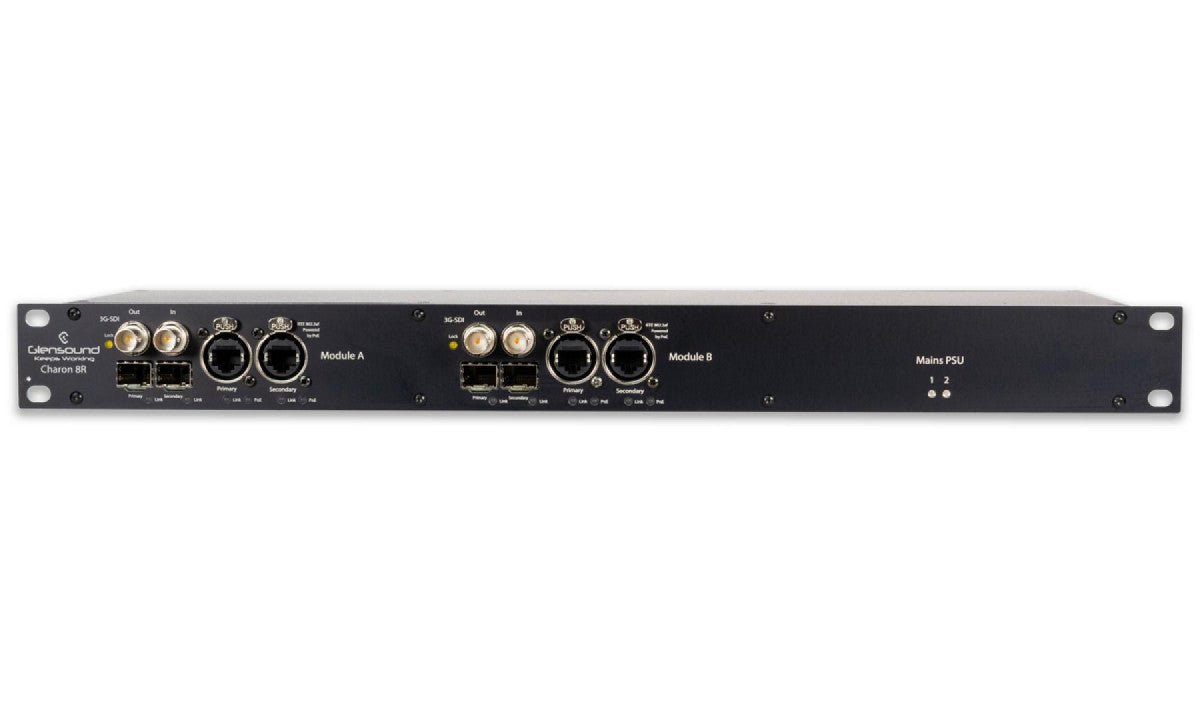

Charon 8R2

Der Charon 8R2 ist ein sehr einfacher 3G-SDI-Audio-Embedder/De-Embedder, der über zwei Embedder/De-Embedder-Module verfügt.

Pro Modul:
- Eingehendes 3G-SDI hat Audiokanäle 1-8 de-embedded.  Diese werden in die Dante-Ausgangskanäle 1-8 eingebettet.
- Eingehende Dante-Kanäle 1-8 werden in den 3G-SDI-Ausgang eingebettet

Es gibt keine Steuerelemente auf dem Charon und Audio wird einfach simultan bidirektional weitergeleitet, 1 Eingang zu 1 Ausgang pro Modul wie oben.  Diese einfache Bedienung ist für Situationen gedacht, in denen grundlegende 3G-SDI-Audio-Embed/De-Embed-Funktionen benötigt werden, ohne die zusätzlichen Funktionen anderer Geräte, die zwangsläufig mehr kosten.

Die Netzwerkverbindungen sind vollständig redundant mit primären und sekundären Verbindungen über CAT5-Kupfer-Ethernet oder Glasfaser über primäre und sekundäre SFP-Käfige.

Gegenwärtig ist der Charon nur für 3G-SDI (SMPTE 424M) ausgelegt, 6G oder 12G werden nicht unterstützt.

Der SDI-Eingang und -Ausgang erfolgt über 2 unsymmetrische 75-Ohm-BNC-Anschlüsse.

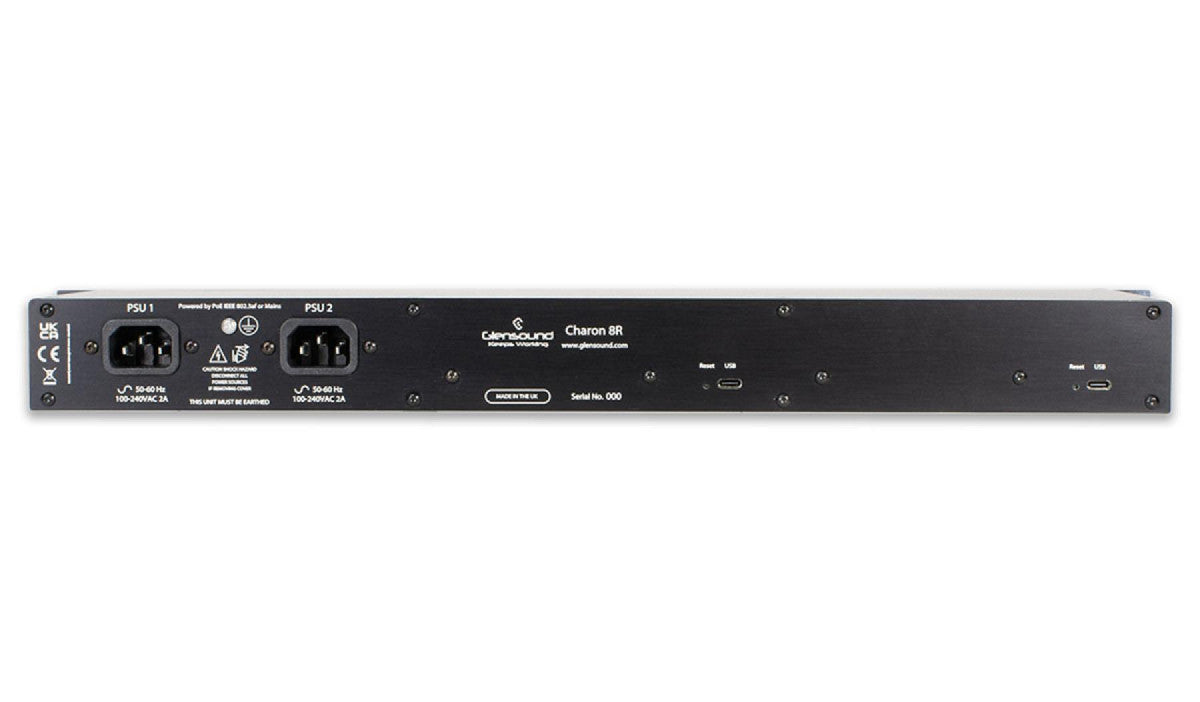

Der Charon 8R2 ist als Rack-Einheit mit 2 x VAC-Netzteilen für Redundanz erhältlich.

Er ist standardmäßig mit 2 Embed/De-Embed-Modulen ausgestattet.
