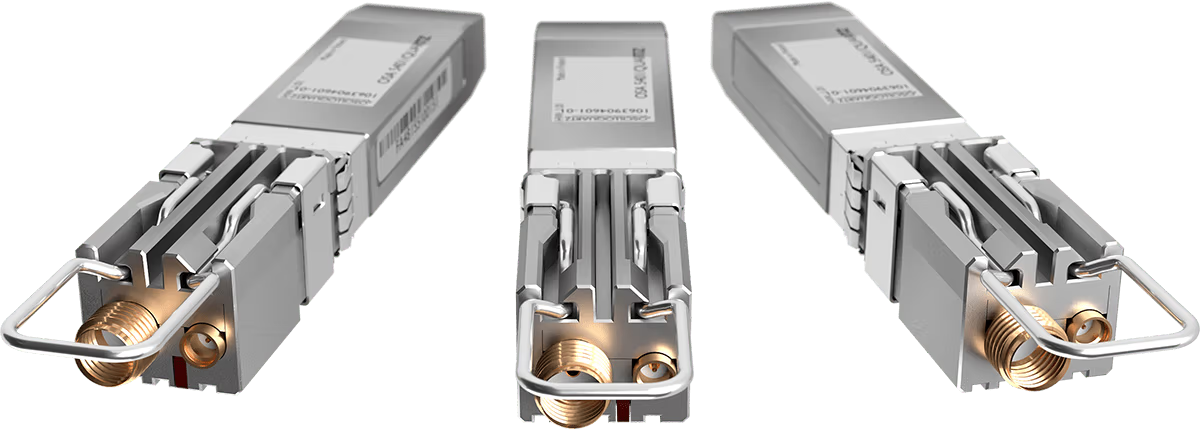

PTP Grandmaster OSA 5401

Der OSA 5401 ist ein hochpräziser und einzigartig effizienter SFP-GNSS-Empfänger und 1588v2 PTP Grandmaster in extrem kompatkem Design. Mit seiner völlig neuen Timing-Verteilungsarchitektur erfüllt er die strengen Synchronisationsanforderungen heutiger moderner Medien- und Kommunikationssnetze. Dank seiner geringen Größe und der unkomplizierten Installation kann der Empfänger auch in Systemen mit wenig Platz eingesetzt werden. Der geringe Platz und Energiebedarf macht den OSA 5401 zu einer höchst effizienten Lösung.

Mögliche Anwendungen
- 1588v2 PTP-Grandmaster-, Boundary- und Slave-Clocks
- Umwandlung von PTP in Sync-E und Sync-E in PTP
- GNSS-Empfänger, die als PRTC und PRC arbeiten
- NTP-Server

Betriebsarten PTP-Master

• PTP-Broadcast-Profile:
  • SMPTE ST 2059-2
  • AES67-Medienprofil
• PTP AVB/TSN-Profil:
  • IEEE 802.1AS
• IEEE1588v2 Default-PTP-Profile über L3 (Annex D und E) und L2 (Annex F)
• Gleichzeitige Grandmaster-Unterstützung für mehrere Profile
•  PTP-Telekom-Profile:
  • ITU-T G.8265.1 & Telecom2008 Frequenzübertragungsprofile
  • ITU-T G.8275.2 Zeit-/Phasenübertragungsprofil
  • ITU-T G.8275.1 Zeit-/Phasenübertragungsprofil (volle Timing-Unterstützung) wird auch für DOCSIS 3.1 verwende
• PTP-Enterprise-Profil (gemischter IP-Multicast und Unicast)
• PTP-Leistungs- und Versorgungsprofile:
  • IEC/IEEE 61850-9-3
  • IEEE C37.238-2011
  • IEEE C37.238-2017

PTP-Merkmale

• Bis zu 64 Unicast-Slaves bei 128 Sätzen
• Voll funktionsfähige IEEE 1588-2008 PTP-Grandmaster-, Boundary- und Slave-Clocks
• Assisted Partial Timing Support (APTS) - PTP-Eingang zum Backup von GNSS-Ausfällen über das Netzwerk mit partieller/keiner Timing-Unterstützung
• Dedizierte oder gemeinsame IP-PTP-Schnittstelle
• VLAN (IEEE 802.1Q) oder ohne Tagging
• Umwandlung von Sync-E-Input nach PTP-Output (Frequenz)
• Konvertierung zwischen PTP-Profilen
• Pflege der PTP-Slaves-Liste
• Fester Asymmetrieausgleich
• Hardware-basierter DoS-Schutz

Ethernet-Schnittstelle

• SFP oder Combo SFP/SFP+ 1000Base-X (MSA-konform

1PPS/CLK-Ausgang

• Benutzer konfigurierbarer Ausgang: 1PPS/10MHz/2,048MHz
• RP-MMCX-Anschluss (50 Ohm)
