Roger Schult
UF1 MK2
UF1 MK2
Artikelnummer: RS-UF1SW12
Produktanfrage
Produktbeschreibung
Produktbeschreibung
UF1 - voll-parametrischer 2 x 5-Band Universalfilter mit integrierter M/S-Doppelmatrix - Sonderanfertigung, bitte anfragen, Fertigung nach Auftrag

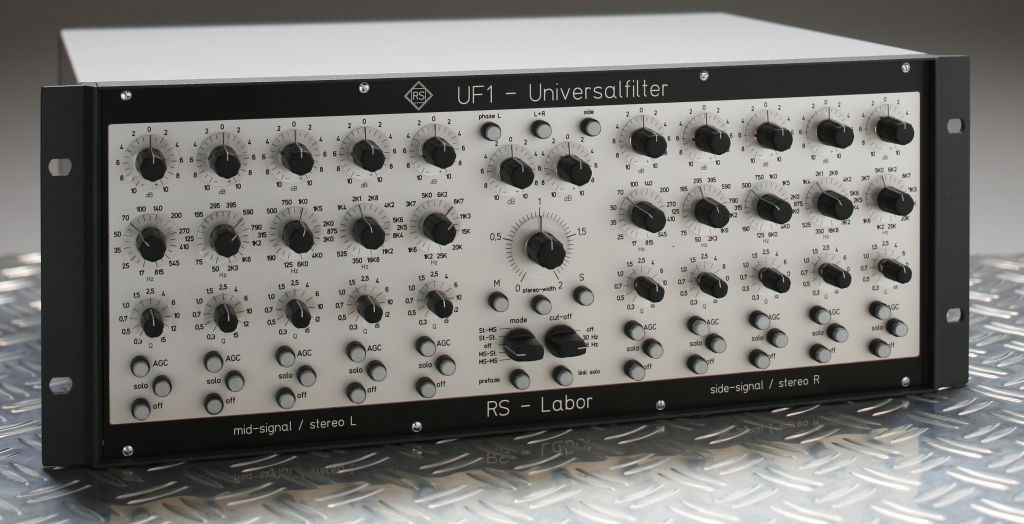

Das von Roger Schult entwickelte Universalfilter UF1 mit integrierter M/S-Doppelmatrix dient zur Bearbeitung von Stereo- sowie M/S-Signalen in Mastering-Umgebungen.
Die Arbeitsweise des UF1 unterscheidet sich grundsätzlich von der Funktion konventioneller Klangsteller. Neben der variablen Gewichtung aller Frequenzbereiche erlaubt das System aufgrund seiner außergewöhnlichen Wirkungsweise auch die Einflussnahme auf Pegel, Ortung und Platzierung einzelner Schallquellen in einem fertigen Stereobild.
Die M/S-Doppelmatrix des UF1 ermöglicht die Aufteilung eines beliebigen Stereoprogramms in Mitten- und Seitensignale, um diese anschließend mittels 10 voll-parametrischer Filter separat bearbeiten zu können. Die einzelnen Filterstufen lassen sich über Soloschalter einzeln oder in Gruppen aktivieren, die Parameter Frequenz, Güte und Pegel sind über hochpräzise ELMA®-Schalter reproduzierbar einzustellen.
Die Stereo-Basisbreite kann kontinuierlich von Mono zur Überbasis 2 vergrößert werden, wobei die Normalbasis 1 in Mittelstellung des Potentiometers einrastet. Ein Taster unterhalb des Stereo-Basisreglers ermöglicht zudem einen schneller Vergleich der eingestellten Basisbreite zur Normalbasis.
Applikationen
Universelles M/S-Mastering-Werkzeug zur komplexen Bearbeitung von Stereo-Signalen zur Veränderung der Tiefenstaffelung einzelner Instrumente mit gleichzeitiger Anpassung des Stereobildes und dessen räumlicher Auflösung.
UF1 M/S-Doppelmatrix-Funktionen
• Getrennte Filterverarbeitung von M und S
• Basisbreitenregelung von Mono bis Überbasis
• Solofunktion M und S mit phasenkorrekter Vorhörfunktion
• Funktionskontrolle der Stereo-Normalbasis
UF1 Filterfunktionen
• Voll-Parametrischer 2 x 5-Band-Filter
• EQ mit einzigartiger Solofunktion
UF1 Masterfunktionen
• Seitentausch der Eingänge Rechts und Links
• Mono-Kompatibilität
UF1 Optionen
• Tiefensperre mit einer Flankensteilheit von 12 oder 24dB/Oktave
• Hochpass und Tiefpass der Außenbänder (ab 2016 serienmäßig)
Produktspezifikation
Produktspezifikation
Filter - gemeinsame Daten
Filterbänder, 23 stufiger Regler 17Hz - 815Hz / 50Hz - 2,3kHz / 125Hz - 6kHz / 350Hz - 18,8kHz / 1,2kHz - 25kHz
Pegelsteller mit Mittelrastung ± 5 dB (optional ± 10 dB)
optionaler Pegelsteller
23 stufiger ELMA-Schalter ± 5,5 dB: Auflösung ± 0,5 dB (optional ± 11 dB: Auflösung ± 1 dB)
41 stufiges Alps-Pot, RK27alps ± 5 dB: Auflösung ± 0,25 dB (optional ± 10 dB: Auflösung ± 0,5 dB)
Güteregler, 11 stufig 0,3 / 0,5 / 0,7 / 1,0 / 1,5 / 2,5 / 4 / 6 /10 / 12 / 15 (Band 2, 3, 4)
Güteregler, 11 stufig TP / 0,3 / 0,5 / 0,7 / 1,0 / 1,5 / 2,5 / 4 / 6 / 10 / HP (Band 1, 5, ab 2016 in Serie)
Focus - Taster Umkehrfunktion des Pegelreglers
Solo - Schalter Solofunktion eines Filterbandes
Off - Schalter Filterfunktion ausschalten
Eingangs-Sektion
Phase L - Schalter Phasenumkehr Kanal L
Mono - Schalter Kontrollschalter f. Monokompatibilität
Reverse - Schalter Seitenumkehr der Kanäle L / R
2 Pegelregler mit Mittelrastung ± 5 dB
M/S Sektion
Stereo-width - Regler St.-Basisbreiten-Regelung m. Mittelrastung, regelbar von 0 - 2 (Mono - Überbasis)
Stereo-width - Taster Funktionskontrolle für die Stereo-Normalbasis
Mode – Regler Wahl v. Eingangs- und Ausgangssignal: St-MS / St-St / off / MS-St / MS-MS
M - Schalter Solo-Vorhörfunktion des Mittensignals
S - Schalter phasenkorrigierte Solo-Vorhörfunktion des Seitensignals
Eingang (elektronisch symmetriert)
Nenneingangspegel +6 dBu
Max. Eingangspegel +28 dBu
Scheinwiderstand 47 kOhm
Ausgang (elektronisch symmetriert)
Nennausgangspegel +6 dBu
Max. Ausgangspegel +30 dBu
Ausgangsscheinwiderstand 50 Ohm
THD+N 0,03% (20 Hz - 40 kHz)
Ein-/ Ausgänge XLR , symmetrisch
Übertragungsbereich 20 Hz - 40 kHz, Δ = -0,4 dB
Reaktionszeit Bypass-Schaltung max. 3 ms
Stromversorgung 100-230 V AC, 47-63 Hz, max.110 Watt, optional ext. Netzteil N2304
Abmessungen 19 Zoll / 5 HE, 483x177x330 mm (BxHxT)
Gewicht 7,85 kg inklusive Netzteil, 6,70 kg ohne Netzteil
Externes Netzteil N2304 4,9 kg
