VITA MINI X

Das VITA Mini X ist ein sehr leistungsfähiges Dante-Netzwerk-Audio-Interface im kompakten Gürteltaschenformat.

Es unterscheidet sich zum VITA Mini im Wesentlichen in der Anzahl der verrfügbaren Kanäle: 8 Ein- und 8 Ausgänge, es basiert auf dem Broadway Chipset von Audinate

Zwei 4-Wire-Kreise
Die VITA Mini X hat zwei 4-Draht-Kreise. Diese werden typischerweise als Hauptprogramm auf Sendung verwendet, mit einem separaten Talkback-Kreis. Die Drucktasten für jeden Schaltkreis sind konfigurierbar und können in verschiedenen Modi betrieben werden, um die Konfiguration für verschiedene Arten von Anwendungen zu ermöglichen:

Selbsthaltend ein/aus
Kurzzeitiges Drücken zum Sprechen (PTT)
Intelligenter Modus, bei dem ein kurzes Antippen einrastend ist, aber ein längeres Halten zu einem Momentanmodus wird
Immer eingeschaltet und stummgeschaltet, wenn gedrückt (Husten)
Durch Drücken einer Taste wird der andere Schaltkreis stummgeschaltet (Talkback)

Kopfhörerüberwachung
Es gibt eine 6,35-mm-Klinkenbuchse zum Abhören von Kopfhörern. Jeder der beiden 4-Leiter-Eingänge kann je nach Vorliebe des Benutzers für das linke, rechte oder beide Ohren des Kopfhörers ausgewählt werden. Der Pegel der beiden Eingänge kann ebenfalls unabhängig voneinander eingestellt werden.

Der Kopfhörerverstärker ist intelligent und in der Lage, Kopfhörer mit niedriger oder hoher Impedanz mit den richtigen Pegeln zu versorgen und kann direkt an Stereo- oder Monokopfhörer und Ohrhörer angeschlossen werden.

Der Kopfhörermonitor verfügt auch über einen Mithörton (mit einstellbarem Pegel). Der Mithörton ist die eigene Stimme des Kommentators.

Einzelner Eingang
Das VITA Mini X ist ein Einzelplatzgerät mit einem hochwertigen Eingang. Der Eingang ist umschaltbar auf Mikrofon/Mikrofon+48V und verfügt über einen XLR-Eingang mit variablem Gain-Regler.

Da der VITA MINI X für On-Air-Übertragungen verwendet werden kann, wird der Referee-Kompressor-Limiter von Glensound eingesetzt, um die Audiopegel zu kontrollieren und Clipping zu verhindern. Der Referee-Kompressor wurde in jahrelanger Arbeit mit Sportkommentatoren entwickelt und bietet eine sanft ansteigende Kompression, wenn sich das Eingangssignal dem Clipping nähert. Bei normalem Gebrauch ist der Kompressor nicht aktiv, da er erst bei Annäherung an die Übersteuerung einsetzt, so dass der normale Dynamikbereich erhalten bleibt.

Eingangs-/Headset-Optionen
Der VITA Mini X ist in 3 verschiedenen Ausführungen erhältlich:

VITA Mini X/3F: Mit 3-poliger XLR-Mikrofoneingangsbuchse
VITA Mini X/4M: Mit 4-poligem Headset-Anschluss (Mono-Kopfhörer)
VITA Mini X/5F: Mit 5-poliger Kopfhörerbuchse

Alle Versionen verfügen außerdem über eine 6,35-mm-Kopfhörerbuchse.

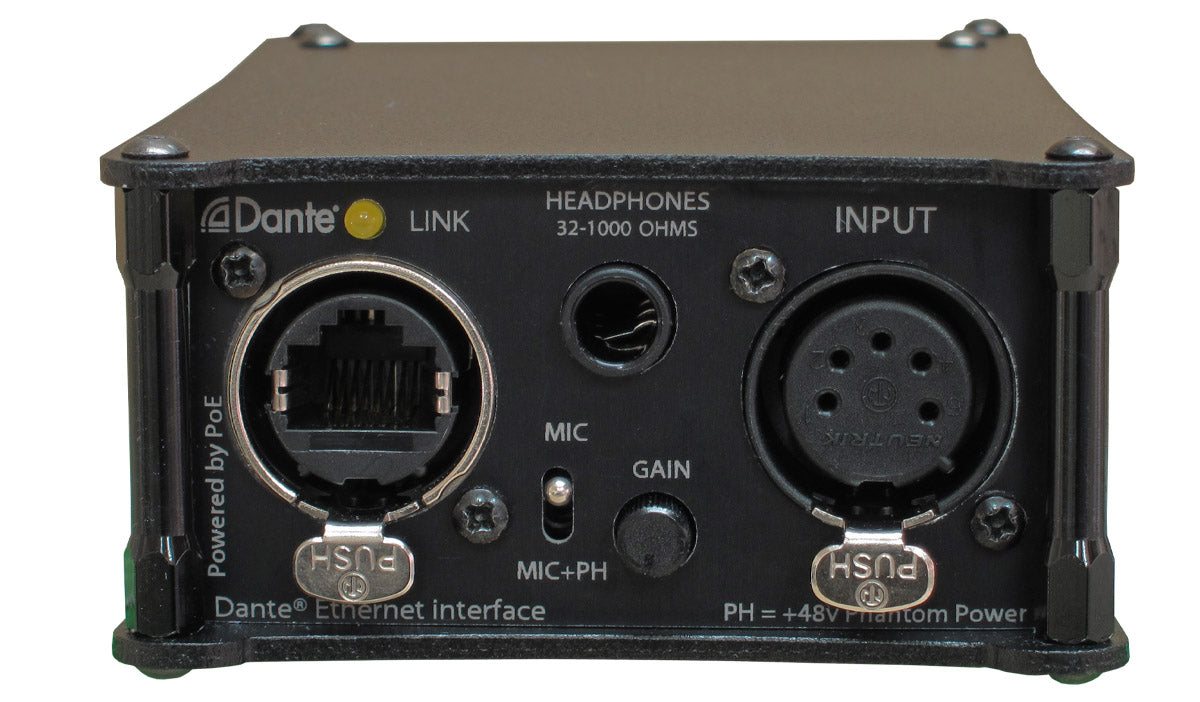

Einzelne Netzwerkkabelverbindung
Der VITA Mini X ist mit Dante/AES67 Netzwerk-Audio kompatibel. Der Netzwerkanschluss erfolgt über einen einzelnen Neutrik EtherCON RJ45. Diese Verbindung trägt:
- 8 Audioeingänge
- 8 Audioausgänge
- Stromversorgung über Ethernet (PoE)

AES67- und SMPTE ST-2110-30-konform
Der VITA Mini X verwendet den Broadway-Chipsatz von Audinate (dem Unternehmen hinter Dante).

Der Broadway-Chipsatz wurde von Audinate als AES67-konform eingestuft, so dass der VITA Mini X in AES67-Netzwerkumgebungen eingesetzt werden kann. Er kann auch in SMPTE ST-2110-30-Umgebungen eingesetzt werden, wenn er mit dem Dante Domain Manager verwendet wird.

Stromversorgung
Der VITA Mini X verfügt über zwei Stromquellenoptionen: PoE von einem Netzwerk-Switch/Midspan-Injektor oder von einem externen 12VDC-Eingang an einem Barrel-Anschluss.

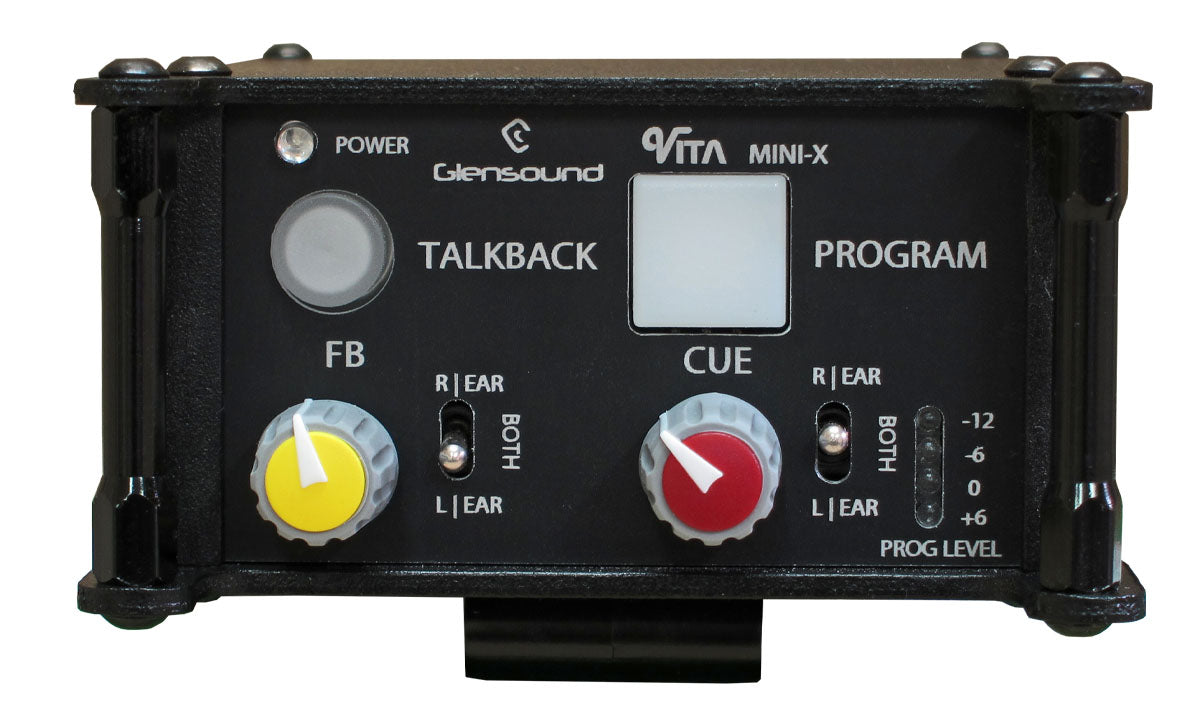

PPM-Anzeige
Ein 4-Segment-PPM-Meter auf der Vorderseite, das -12 bis +6 dB in 6 dB-Schritten anzeigt, gibt dem Benutzer die Gewissheit, dass der Ausgangspegel korrekt eingestellt ist. Es kann auch als visuelle Hilfe verwendet werden, um anzuzeigen, dass das Mikrofon auf den Programmausgang geschaltet wurde.

Netzwerk-Fernsteuerung
GlenController ist eine Windows 10 PC-Anwendung und kann kostenlos von https://www.glensound.co.uk/product-details/glencontroller/under unter der Registerkarte „Neueste Version“ heruntergeladen werden. Nach dem Start scannt GlenController das Netzwerk nach allen angeschlossenen VITA Mini X Geräten, die auf der linken Seite angezeigt werden. Die Funktionen jedes VITA Mini X werden in GlenController nachgebildet, wobei jedes Gerät sein eigenes visuelles Controller-Modul erhält.

Fernsteuerung der Mikrofonverstärkungspegel
Es gibt eine Einstellung, mit der die +48-V-Phantomspeisung ein- und ausgeschaltet werden kann. Ein Drehregler steuert dann den Verstärkungspegel zwischen 7 dB und 70 dB, wobei die Pegelanzeige den Pegel anzeigt. Dies alles funktioniert in Echtzeit.

Die Betätigung einer Taste kann auch andere Schaltungen stummschalten. So wird beispielsweise das Programm-Mikrofon stummgeschaltet, wenn die Talkback-Taste gedrückt wird.

Sicherheit der lokalen Steuerung
GlenController kann die lokalen Bedienelemente des Geräts deaktivieren. Dies gibt dem Techniker, der GlenController benutzt, die Sicherheit, dass er die volle Kontrolle über alle Pegel und den Betrieb hat und dass sie nicht außer Kraft gesetzt werden können. Wenn die Potentiometersperre oder die Schaltersperre in GlenController nicht aktiv ist, hat die Einstellung am lokalen Gerät Vorrang vor der Ferneinstellung.
