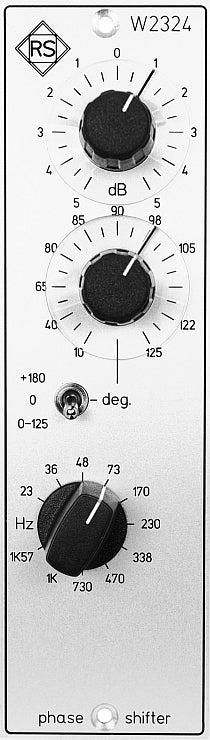

W2324 Phasenschieber

W2324 Phasenschieberfür api® 500 System

Funktionen
• 41-stufiges Pegel-Poti mit +/- 5 dB Regelbereich
• stufenlose Einstellung des Phasenwinkels von 10° bis 125 °
• Erweiterung des Phasenbereiches mittels Kippschalter auf 190° bis 305°
• Bypassfunktion in Mittelstellung des Kippschalters
• 11-stufiger ELMA Schalter zur Wahl der Frequenz von 23 Hz bis 1,57 kHz

Der Phasenschieber W2324 ist ein hochpräzises Werkzeug zur Korrektur von Phasenproblemen bei der Aufnahme und der Wiedergabe von Tonsignalen.

Bei der Addition von Signalen mit unterschiedlicher Phasenlage kommt es zu in der Regel unerwünschten Kammfiltereffekten, wie z.B. bei der Aufnahme von einem Mikrofon- und einem Direkt-Signal bei E-Gitarren oder der Mischung mehrerer Bassdrum-Mikrofone. Der Phasenschieber W2324 ist dank der stufenlosen Einstellung des Phasenwinkels das ultimative Werkzeug, um diese Phasenprobleme so detailliert und so präzise wie nie zuvor bearbeiten zu können. Erfahrene Toningenieure und Sound Designer werden zudem die kreativen Klanggestaltungsmöglichkeiten der gezielten Phasenbearbeitung zu schätzen wissen.

Als weitere Anwendung ermöglicht der W2324 die akustische Optimierung des Raumes durch die Anpassung der Subwoofer einer (beliebigen) Abhöranlage an das Hauptsystem und somit der Korrektur raumbedingter Probleme im Bassbereich, die durch die verschiedenen Laufzeiten der Bässe innerhalb des Raumes entstehen können.

Innerhalb des auswählbaren Frequenzbereichs von 23 Hz - 1,57 kHz können Frequenzauslöschungen und -Anhebungen, die durch den zeitlichen Versatz von mehreren Signalen oder (im Abhörweg) durch die räumlichen Gegebenheiten bedingt sind, durch gezieltes Verschieben der Phase beseitigt werden. Mit einem 11-stufigen Drehschalter lässt sich der problematische Frequenzbereich auswählen und durch Anpassung des Pegels korrigieren. Ein 3-stufiger Kippschalter ermöglicht zudem eine Erweiterung des Phasenbereichs um 180° und in Mittelstellung wird der Phasenschieber deaktiviert.

Wie alle Roger Schult Geräte wird das W2324 phase shifter Modul in Deutschland von Hand gefertigt.

Applikationen

• Anpassung der Phase von mehreren Mikrofonsignalen, wie z.B. bei der Aufnahme von Bassdrums oder E-Gitarren
• Korrektur der Phase bei der Mischung von einem DI-Signal und einem Mikrofonsignal, wie z.B. bei Gitarren oder Bässen
• Optimale Abstimmung des Subwoofers auf das Hauptsystem bei 2.1-, 5.1- oder x.1-Systemen
• Korrektur von raumbedingten Problemen im Bassbereich
• Kreatives Sound Design durch gezielte Manipulation der Phase einer Seite bei Stereosignalen
