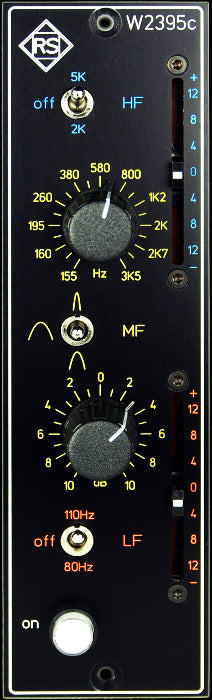

W2395c

Vintage 3-Band EQ W2395c für api 500 ® - System

Funktionen

• Zwei aktive Baxandall-Klangregler für das Höhen- und Tiefenband als Flachbahnregler +/- 12dB
• Ein halb parametrisches Mittenbandfilter
• Umschaltbarer Frequenzbereich für Höhenband (2K |off | 5K)
• Umschaltbarer Frequenzbereich für Tiefenband (80Hz | off | 110Hz)
• Mittenbandfilter von 155Hz bis 3500Hz kontinuierlich regelbar, max +/- 10dB
• Dreistufiger Kippschalter zur Regelung der Güte des Mittenbandes (1,5 | 0,7 | 0,4)

Der Entzerrer W2395c bietet vielseitige Möglichkeiten zur klanglichen Beeinflussung von unterschiedlichstem Programm-Material. Das Gerät bietet je einen aktiven Baxandall-Klangregler für das Höhen- und Tiefenband sowie ein halb parametrisches Mittenbandfilter.

Die beiden Pegelsteller der Baxandall-Klangregler sind als Flachbahnregler ausgelegt und ermöglichen eine Pegeländerung um jeweils +/- 12 dB. Schaltungsbedingt beeinflussen sich das Höhen- und Tiefenband je nach Stellung der Regler um bis zu 4 dB gegenseitig.

Mittels zweier dreistufiger Kippschalter können die Frequenzbereiche von 80 Hz auf 110 Hz bei dem Tiefenband und von 2 kHz auf 5 kHz bei dem Höhenband umgeschaltet werden. In Mittelstellung des jeweiligen Kippschalters kann zur Überprüfung der Wirkungsweise das Filter deaktiviert werden ohne die Pegelsteller zu verändern.

Das halb parametrische Mittenbandfilter entspricht der RS Schaltung des UF1 und bietet die Möglichkeit, das Frequenzband zwischen 155 Hz und 3500 Hz kontinuierlich um maximal +/- 10 dB zu bearbeiten. Die Güte des Mittenbandfilters kann über einen dreistufigen Kippschalter von schmal (Q-Faktor 1,5) auf mittel (Q-Faktor 0,7) oder breit (Q-Faktor 0,4) eingestellt werden.

Ein Bypass führt das Eingangssignal unter Umgehung aller Filter direkt auf den Ausgang.

Applikationen
Einfach zu bedienende Filter zur Eingrenzung des Frequenzbandes, Entfernung von Störfrequenzen, Klangbearbeitung mittels zweier Baxandall-Klangregler für hohe und tiefe Frequenzen und einem parametrischen Mittenbandfilter
